СВН (Система видеонаблюдения)

Видеонаблюдение — надёжный способ обеспечения охраны территории и помещений. Процесс осуществляется путём записи, передачи и сохранность видеоматериала. На сегодняшний день видеоконтроль является наиболее доступным и эффективным способом обеспечения безопасности дома, офиса,производственного здания, квартиры и прилегающей территории.

Охранное наблюдение решает ряд важных проблем по организации безопасности в доме, офисе, магазине и на открытой территории. Видеонаблюдение через интернет предоставляет постоянный визуальный контроль с любой точки мира с помощью телефона, планшета или компьютера. В магазинах и точках продаж улучшает качество обслуживания клиентов, а также обеспечивает сохранность товарных ценностей.
Охранные видеокамеры, установленные на улицах помогают контролировать поток автомобилей и поддерживать правопорядок на улицах населённых пунктов.

Комплекс охранного наблюдения строится на четырёх основных процессах: снятие изображения, передача его от видеокамер до устройства архивации, запись и обработка видеоматериала, электропитания всей системы. Исходя из представленных процессов заказчику следует приобрести следующее оборудование:

  • Камеры видеонаблюдения
  • Устройство хранения и обработки видеоматериала — видеорегистратор (DVR, NVR, HDD)
  • Кабельная продукция, разъёмы и соединения
  • Блоки питания
  • Мониторы

Итак, вы решили купить систему видеонаблюдения. Пройдемся по основным этапам, которые помогут вам это сделать.

Первый и самый главный этап – формулировка конкретных требований и задач.

Система видеонаблюдения, выполняет определенные задачи, и без их четкой формулировки (что, где и как вы хотите наблюдать) эту систему не построить. Необходимо четко понимать, что вы хотите: общий обзор помещения или территории, или, например, наблюдение за определенным местом с возможностью идентификации посторонних лиц. Каждой задаче соответствует зона детализации (расстояния от видеокамеры до объекта).

Хорошо иметь план помещения или территории с размерами, определить на нем предполагаемые места размещения камер в зависимости от размещения объектов наблюдения, регистратора и расстояния между ними. Определяем задачи для каждой камеры: например, группа из четырех камер для просмотра периметра, и одна камера для контроля входа в помещение/ участок с возможностью идентификации.

Второй этап – выбор типа видеонаблюдения.

Одним из основных признаков, по которому можно разделить все системы видеонаблюдения, это то, каким образом передается сигнал от камеры к регистратору.

Выделяют две большие группы:

  • аналоговые системы (аналоговый сигнал, передается по коаксиальному кабелю – КВК, РК, RG);
  • IP (цифровые) системы (цифровой сигнал, передается по сетевому кабелю – UTP или через беспроводные сети Wi-Fi).

Аналоговые (Analog, иногда могу называться CCTV). Еще, каких-то лет 5 назад, был чуть ли не единственным видом аналогового видеонаблюдения. Расстояние от регистратора до камеры до 100 метров, разрешение камеры до 600ТВЛ (720×756). С внедрением IP видеонаблюдения с камерами, имеющими разрешение 1,2 и более мегапикселя, начали постепенно вытесняться с рынка. Но с появлением новых технологий, аналоговые видеокамеры смогли достичь разрешений в 1-2 мегапикселя, при той же цене.
Перечислим три основных HD стандарта:

  • HDCVI — Имеет ряд функций автоматической коррекции видеосигнала, что позволяет значительно уменьшить его искажения при использовании длинных линий связи;
  • HDTVI — По качественному коаксиальному кабелю она позволяет передать сигнал на расстояние до 500 метров, причем коммутационные изделия (разъемы и пр.) могут иметь среднее качество;
  • AHD видеонаблюдение — дальность передачи видеосигнала — до 500 метров.
  • Так же можно выделить еще один тип – MHD – это гибридная технология, объединяющая в одной камере видеонаблюдения поддержку одновременно четырех стандартов: HD-CVI, HD-TVI, AHD и Analog.

Все перечисленные стандарты обеспечивают разрешение изображения от 1280х720 до 1920×1080 пикселей. Совместимость с аналоговыми камерами предыдущего поколения, позволяет строить комбинированные системы видеонаблюдения, что упрощает переход на новое оборудование. Так же коаксиальный кабель используется для одновременной передачи видео и аудиосигнала, а также управлением поворотными устройствами и трансфокаторами (PTZ).

IP — это цифровая система видеонаблюдения, использующая для передачи данных сетевые протоколы. Его основой являются IP камеры, которые, при необходимости, могут работать как самостоятельные сетевые устройства, т.е. без использования видеорегистратора.

IP видеонаблюдение может быть построено на базе уже имеющейся ЛВС (но требует первоначальной оценки пропускной способности), или использовать собственную (спроектированную под конкретную систему видеонаблюдения).

Выделим основные достоинства и недостатки обоих типов систем, которые нам помогут в выборе типа системы.

Преимущества аналоговых систем:

  • Передача сигнала на расстояние до 500 метров (или больше, при использовании специальных конвертеров);
  • Более низкая, на 30-40% цена, чем у IP;
  • Простая настройка системы (по сравнению с IP).

Недостатки аналоговых систем:

  • к каждой камере необходимо вести свой кабель, соответственно более трудоемкий и дорогой монтаж;
  • восприимчивость к электромагнитным помехам.

Преимущества IP систем:

  • Более легкий монтаж;
  • Большее разрешение камер;
  • Больший функционал камер (например, беспроводная передача данных, обеспечение удаленного доступа);
  • Лучшая масштабируемость системы;
  • Большая помехоустойчивость.

Недостатки IP систем:

  • Цена;
  • Длина кабельной линии не более 100-130 метров (при больших дистанциях необходимо устанавливать промежуточные коммутаторы);
  • В виду того, что видеопоток сжимается перед передачей, появляется задержка в 2-3 секунды;
  • Возможные сложности в настройке оборудования, для обычного пользователя.

Наибольшее распространение получили AHD и IP системы видеонаблюдения. Используя данные из первого этапа выбираем какую систему, возможно использовать, зная расстояния между регистратором и камерами (в жилых помещениях и небольших магазинах, длины кабелей обычно не превышают 100 метров, поэтому можно делать расчет для нескольких типов систем, и выбрать наиболее подходящий вариант на последнем этапе).

Этап третий – выбор оборудования.

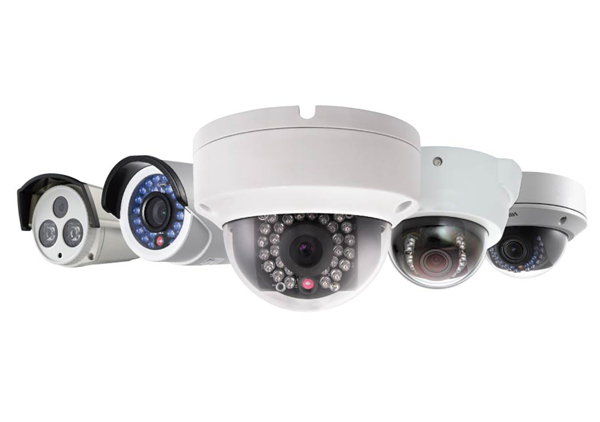

Камеры.

К основным характеристикам камер, непосредственно влияющих на качество изображения, сферы применения и т.д. относятся

  • Матрица.
    На данный момент, в камерах видеонаблюдения используются два вида матриц:
    CCD (ПЗС),
    CMOS (КМОП).
    CCD матрицы выдают более качественное изображение, передают лучше цвета и оттенки, у них больше динамический диапазон, с меньшим количеством собственных шумов и хорошую светочувствительность. Но стоимость таких матриц выше. CMOS же имеют более низкую стоимость, и меньшее энергопотребление. В последние годы характеристики обоих типов матриц улучшались, поэтому при выборе камеры для видеонаблюдения, тип матрицы уже не играет главной роли.

  • Размер матрицы.
    Существуют различные размеры матриц — 1″, 1/2″, 1/2,7″, 1/2,8″, 1/3″, 1/4″. Больший размер матрицы, определяет больший угол обзора, при прочих равных условиях. Наиболее распространены камеры с матрицами 1/3 и 1/4″.

  • Угол обзора.

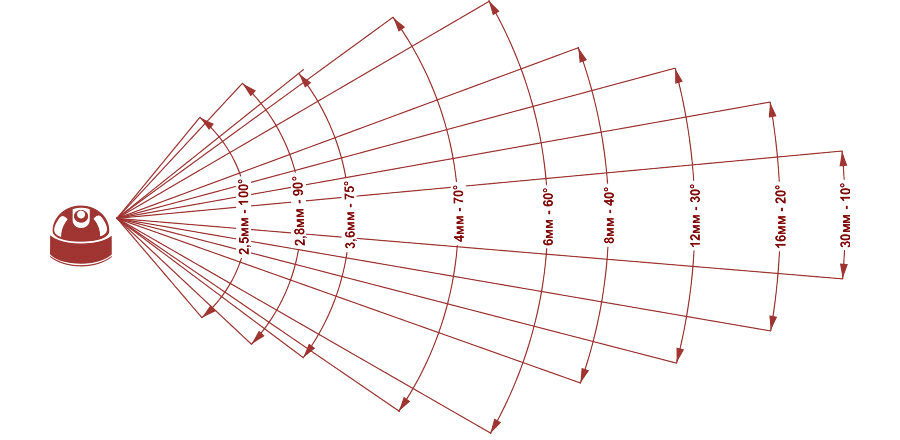

    Угол обзора является одним из основных критериев при выборе камеры видеонаблюдения, поскольку определяет контролируемую ею зону наблюдения. Зависит этот угол от фокусного расстояния объектива камеры и формата (размера) ее матрицы. Рисунок ниже дает представление о зависимости горизонтального угла обзора от фокусного расстояния.
    Вертикальный угол обзора будет меньше за счет соотношения сторон матрицы (в сети можно найти таблицы с указанием всех углов (горизонтальный, вертикальный, диагональный) на различных фокусных расстояния и для различного размера матриц).

  • Фокусное расстояние.
    Определяет угол обзора объектива, а соответственно размер изображения и степень его детализации. Чем больше фокусное расстояние объектива, тем большую дальность видимости имеет камера видеонаблюдения, но угол обзора уменьшается. И наоборот, короткофокусные камеры имею большой угол обзора, но далеко стоящие объекты уже будут неразличимы.

  • Разрешение камеры.
    Несмотря на то, что разрешение камеры видеонаблюдения определяется количеством пикселей ее матрицы, для аналоговых видеокамер она указывается в ТВЛ (телевизионных линиях).

Устройства записи и хранения.

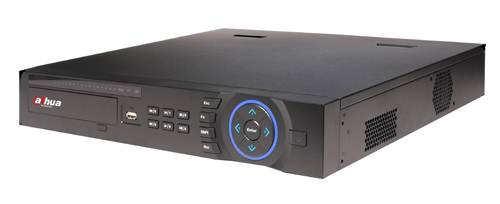

На сегодняшний день, редкая система видеонаблюдения, используется только для отображения изображения с камер, без из записи и хранения. В большинстве случаев для этих целей применяются цифровые видеорегистраторы.
В данное время, большинство регистраторов, предоставляют достаточный уровень оснащенности, позволяющий построить добротные системы.Помимо явного разделения на аналоговые и IP, есть еще один тип регистраторов – гибридные. Особенность и преимущество их в том, что они позволяют подключать как аналоговые, так и IP камеры.

Ключевые параметры регистраторов:

  • Количество подключаемых камер: 4, 8, 16, 32 канала.
  • Разрешение записи. Должно быть не меньше разрешения камер. Например, чтобы эффективно использовать камеры 700 ТВЛ видеорегистратор должен обеспечивать запись качеством 960H (960х576 px).
  • Скорость записи. Лучшие модели обеспечивают запись на полной скорости в 25к/с.
  • Количество жестких дисков для хранения видеоархива, и их максимальная емкость. Многие забывают про такой, казалось бы, второстепенный, но на самом деле очень важный параметр. Поскольку от объема накопителя (или накопителей) напрямую зависит продолжительность (глубина) архива.
  • Возможность записывать в различных режимах. Непрерывная съемка, по расписанию, по датчику движения — тревожный мониторинг.
  • Наличие LAN разъема, его скорости и дополнительных функций по обеспечению удаленного доступа / администрирования системы видеонаблюдения.

Электропитание.

Поскольку для работы видеокамер требуется источник тока, то его выбор тоже очень важен. Неправильно выбранный блок питания, или место его размещения, может привести к неработоспособности всей системы видеонаблюдения (или ее части).
Все камеры характеризуются определенным потреблением тока, указанным в их характеристиках. Например, для камер без ИК-подсветки среднее значение около 100мА, а с ИК-подсветкой — около 700 мА. Исходя из этих данных и количества камер, подбираем блок (блоки) питания, с запасом ~20%. Немаловажную роль, играет и расстояние длина кабеля питания до камеры. При больших длинах, камере просто не хватит напряжения для работы. Иногда приходится использовать несколько блоков, располагая их ближе к камерам.
Некоторые IP камеры, поддерживают технологию PoE – передача питания через сетевой кабель. Для этого используются либо специальные устройства – инжекторы, или (что чаще) специальные коммутаторы. Здесь необходимо учитывать, что коммутатор рассчитан на определенную нагрузку, поэтому необходимо рассчитывать количество камер, которые будут получать от него питание.

Четвертый этап.

Если производился расчет для двух систем (аналог и IP), то выбираем более подходящий вариант. Еще раз перепроверяем все данные, так как возможно были внесены какие-то изменения / уточнения в первоначальную схему. Выбираем, какой кабель будет использоваться в зависимости от прокладки внутри помещения или на улице, и типа системы: для аналога возможно применения комбинированного кабеля, где в одной оболочке находятся кабели передачи изображения и питания, либо отдельно коаксиальный кабель и кабель питания. Для IP систем выбирается категория сетевого кабеля, и способ подачи питания. Если питание подается отдельно, то необходимо заложить и кабель под него.

Заказчикам мы рекомендуем услугу осмотра объекта и подбора оборудования специалистами. В компании ПОЛИСВЯЗЬ данная услуга предоставляется бесплатно и осуществляется в течении 1-2 рабочих дней после подачи заявки.
